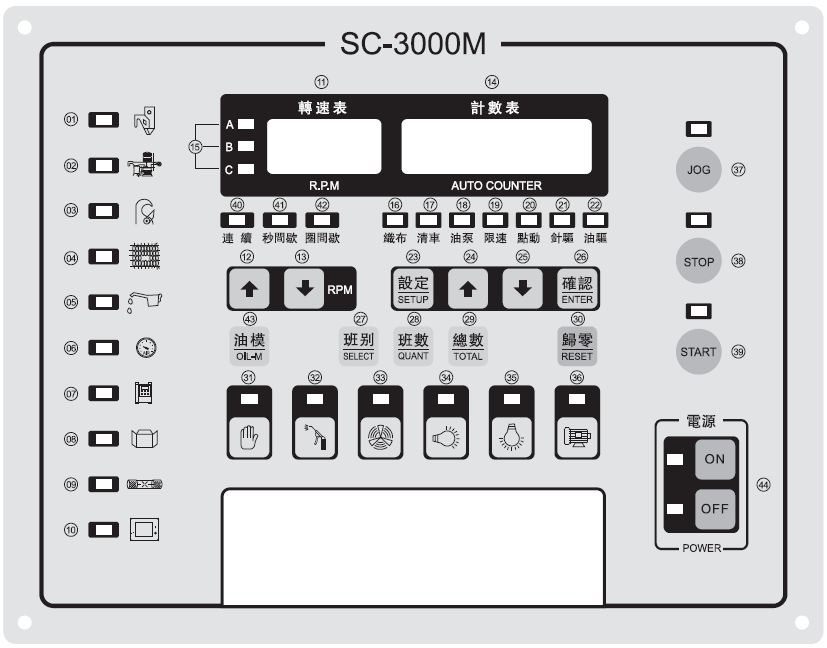

■ 面板功能示意圖

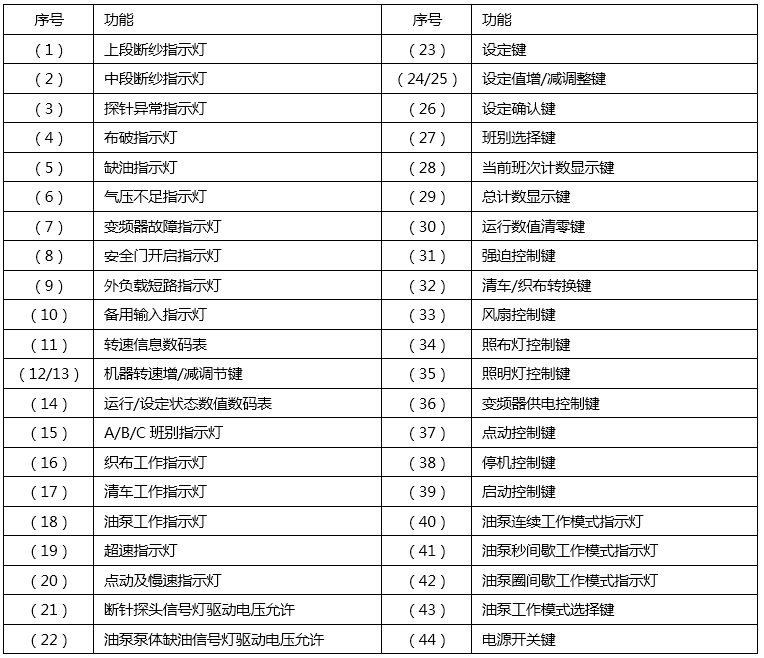

■ 面板各功能部分注釋

＊高性能DSP CPU為核心處理的全數字控制系統。

＊油泵連續/計秒間歇/計圈間歇三種工作模式選擇及其參數設定。

＊可設定點動速度，運轉期間點動速度可微調。

＊64級變頻器頻率調節。

＊可禁止/允許設定及調速操作。

＊控制變頻器供電方式遵守先通后斷原則，確保接觸器無負載動作及變頻器可靠工作。

＊停車狀態下，風扇及油泵可進行強迫啟動功能。

＊斷電時現場數據保存功能。

＊多種異常情況的保護及顯示；部分異常情況的強迫點動功能及超強迫功能。

＊工作階段的布匹圈數計數，A/B/C三班產量與總量統計及顯示、設定數值瀏覽、調整級數及機器轉速顯示。

＊可設定選擇是否輸出斷針及缺油信號燈驅動。

＊防止斷紗不停機而造成斷針事故擴大化。

＊RS485通信監控。

＊開幅機、供氣、三照明三選一輸出。

＊雙重飛車保護防止打針：硬件保護及軟件保護。

＊織布和清車速度采用分開設定，控制操作靈活。

■ 產品尺寸

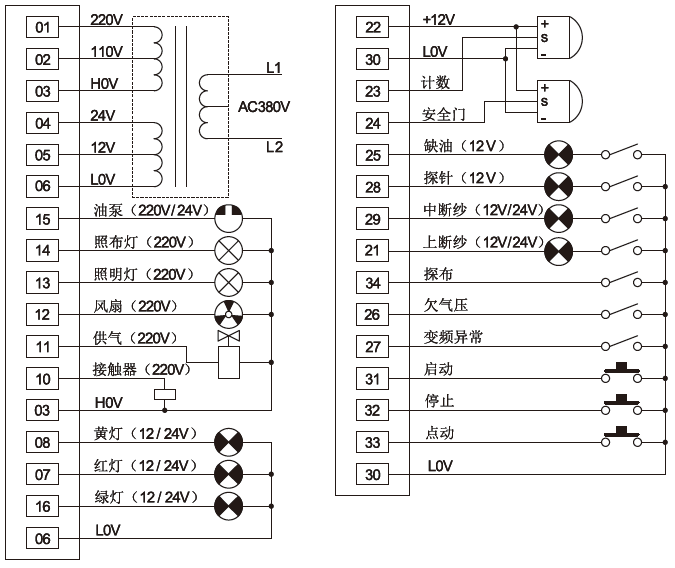

■ SC-3000M外部接線圖

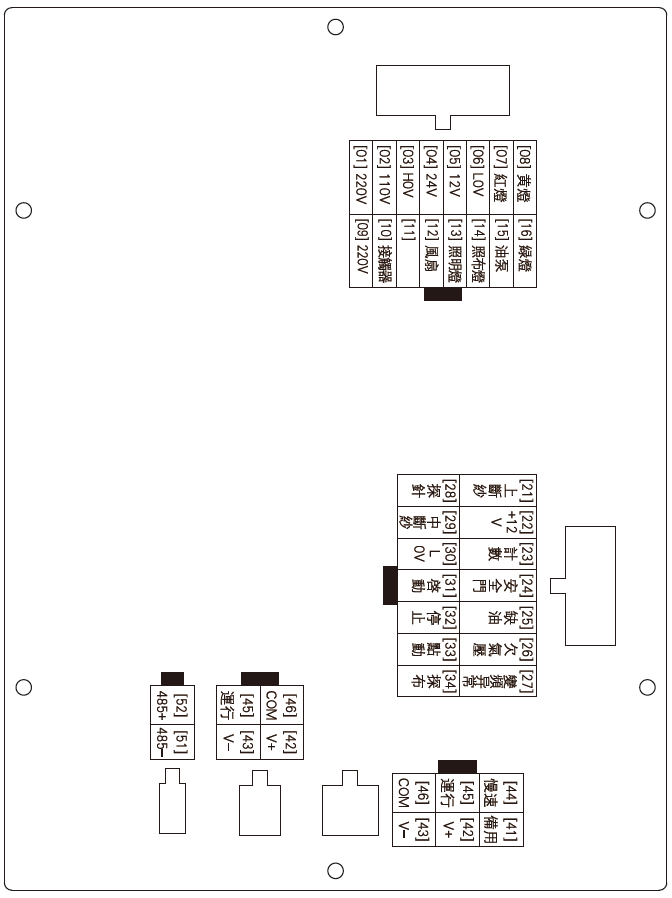

■ SC-3000M后蓋板接線圖
